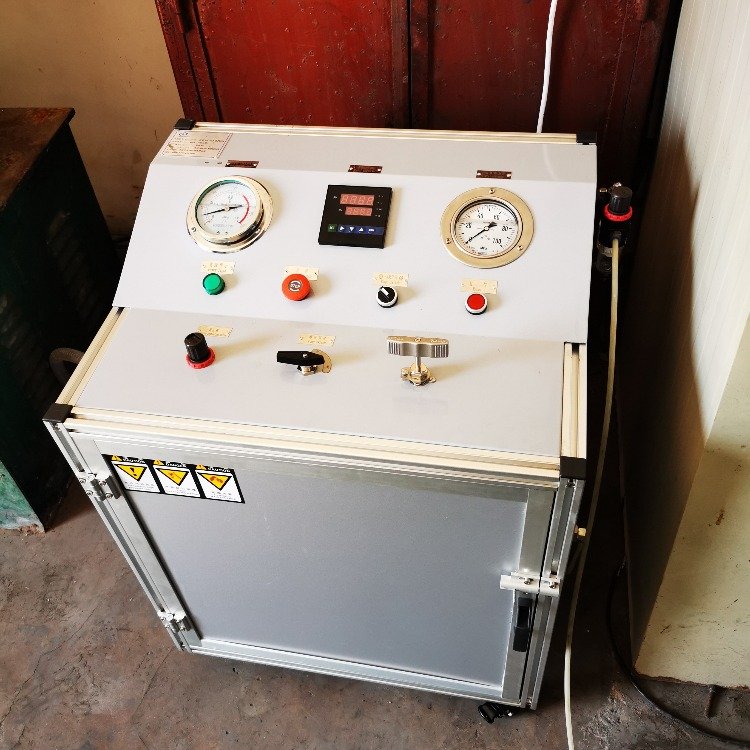

标题：机车制动管水压试验台

一、设备特点

1．TB/T 60-2001 《制动软管连接器总成》

2．《2014铁路客车空气制动装置检修规则》等规程及总公司（原铁道部） 制定的技术条件等相关要求。

二、制动管水压试验台基本原理：

1．机车制动管水压试验台对于机车制动软管（风管）连接器总成应按 1. 5 倍工作压力的水压压力进行水压强度试验，保压 2 m i n ，观察其在水压状态下的水压密封性和水压强度情况，不得有漏泄。橡胶软管直径膨胀不得超过6mm。

2．风管水压强度测试项目：对于制动软管（风管）连接器总成应按工作压力进行气密性试验，保压 5 m i n 不得有漏泄，配有保压装置和升降平台，俩种检测方式可同时对机车制动软管（风管）做气密性检测。 u设备采用计算机控制的方式，同一台设备能够完成对机车制动软管（风管）的水压、风压测试，转换方便。同时可输出风压和水压试验的测试数据和压力曲线图。

三、机车制动管水压试验台技术参数：

1．试验气压：0.6～0.8MPa

2．试验水压： 0.5～1.2MPa

3．测试工位： 4工位

4．空压精度： ±0.1MPa

5．采集精度： 0.5%FS

6．泵的选型： SUP_G_3

7．计时方式：计算机自动

8．连接方式： 快速接头连接

9．控制方式：计算机/手动按钮

10．输出方式： 计算机压力曲线和试验报告
