思明特（济南）科技有限公司

标题：安全阀压力测试台

一、参考标准：

1．TSG ZF001-2006《安全阀安全技术监察规程》

2．GB/T12241安全阀一般要求

3．GB/T12242压力释放装置性能试验规范·

4．GB/T12243弹簧直接载荷式安全阀

二、产品介绍：

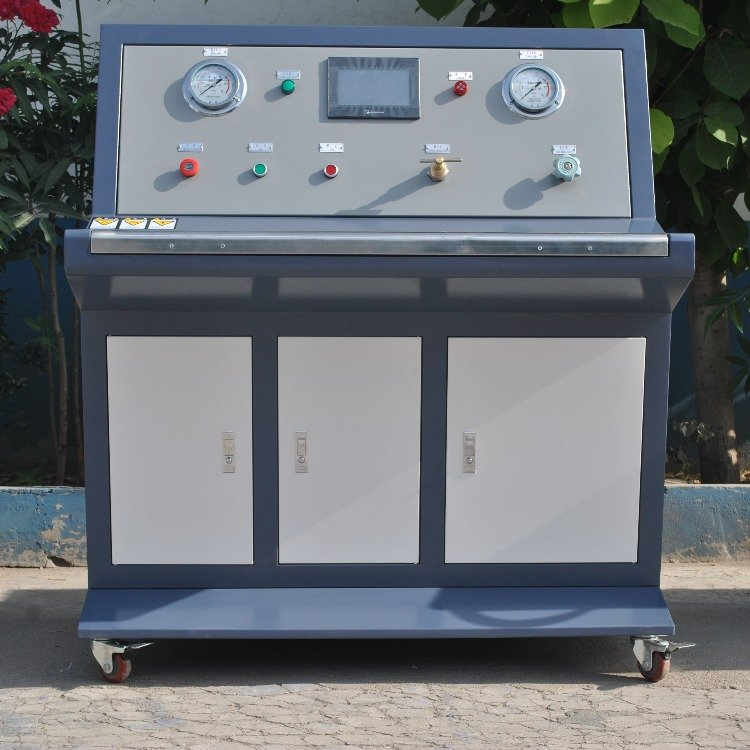

安全阀整定压力测试台适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试，满足以上标准的要求。主要由气源部分、控制系统、增压系统、校验平台等四部分组成，压封原件及重要配件采用进口产品，校验过程密封性能好，清洁无污染，噪音低，操作简单，测量范围广，增压速度快，具有良好的控制和操作性。原理为：由思明特增压泵产生高压测试压力（氮气瓶压力值）完成对高压的增压，然后经过压力控制系统完成对压力的控制 ，通过精密仪表（0.4级精密）压力表完成对压力的精确读数，同时配有数字压力表（进口高精传感器）完成对压力的采集也数据的记录分析，直接显示压力曲线和整定压力、回座压力、开启压力的数据记录。

三、安全阀压力测试台技术参数：

1．压力范围：0－32MPa（压力段内压力无极可调）

2．高压测试需要采低压、中压、高压不同量程的精密压力表进行精确读数。

3．介质温度和环境温度均为：常温

4．控制方式：自动/半自动

5．连接方式：安全阀卡盘是连接，

6．加紧方式：液压自动加紧/气动自动加紧。

7． 测试工位：单座封/双座封。（根据测试安全阀的直径范围）

8．控压精度：±0.2Mpa

9．计时范围：计算机自动计时

10．动力源：380V，220V， 气源（0.3~0.8MPa）

11．测试介质：控空气、氮气

12．输出方式：数据库以及压力曲线。
