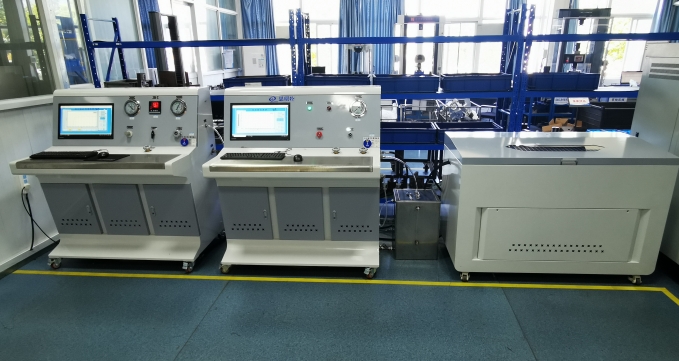

标题：压力隔板水压试验机-密封板水压测试台
压力隔板水压试验机 是用于测试 压力容器、管道隔板、阀门组件 等承压部件的 耐压强度、密封性能及结构稳定性 的关键设备。它广泛应用于 石油化工、电力能源、航空航天、船舶制造 等领域，确保设备在高压工况下的安全运行。
1. 设备主要功能
-
耐压测试：模拟高压环境，检测隔板在额定压力下的变形或破裂情况。
-
密封性测试：检查隔板与壳体之间的密封性能，防止泄漏。
-
疲劳测试（可选）：进行多次压力循环，评估长期使用后的可靠性。
-
爆破测试（可选）：测定隔板的极限承压能力。
2. 设备组成
| 系统模块 | 关键部件 | 功能说明 |
|---|---|---|
| 高压泵系统 | 电动/气动增压泵、蓄能器 | 提供稳定高压水源（0~100 MPa，可定制更高） |
| 密封夹具 | 液压/机械夹紧装置、O型密封圈 | 适配不同尺寸隔板，确保测试密封性 |
| 压力控制系统 | PLC + 触摸屏（HMI） | 设定压力曲线、保压时间、自动泄压 |
| 数据采集系统 | 高精度压力传感器、流量计、应变仪 | 实时记录压力、泄漏量、形变数据 |
| 安全防护系统 | 防爆罩、超压泄放阀、急停按钮 | 防止意外高压爆裂风险 |
3. 典型测试流程
-
样品安装
-
将隔板固定在测试腔体内，确保密封良好。
-
-
注水排气
-
向腔体注满去离子水，排除空气（避免气泡影响测试精度）。
-
-
逐步加压
-
按设定速率（如1 MPa/s）升压至目标值（如30 MPa）。
-
-
保压测试
-
维持压力3~5分钟，监测压力降（判断是否泄漏）。
-
-
泄压检测
-
缓慢泄压后取出样品，检查形变或损坏情况。
-
4. 技术参数示例
| 项目 | 参数范围 |
|---|---|
| 压力范围 | 0~100 MPa（可定制更高） |
| 压力控制精度 | ±0.5% FS |
| 介质 | 清水、油液（防锈） |
| 测试工位 | 单工位/多工位（批量测试） |
| 数据输出 | 压力-时间曲线、泄漏量报告 |
5. 符合标准
-
国际标准：ASME BPVC、ISO 4126（安全阀测试）
-
国内标准：GB/T 19624（压力容器评定）、NB/T 47013（无损检测）
6. 选型建议
-
根据测试需求选择压力等级（如核电隔板需≥70 MPa）。
-
考虑自动化程度（手动 vs. 全自动）。
-
是否需要附加功能（如爆破测试、疲劳测试）。
7. 安全注意事项
-
操作人员需培训，避免超压风险。
-
定期校准压力传感器（参照JJG 882）。
-
测试区域加装防护罩，防止高压液体飞溅。
8. 常见问题及解决方案
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| 压力不稳 | 泵密封磨损、管路泄漏 | 更换密封件，检查接头 |
| 泄漏超标 | 密封圈老化、隔板缺陷 | 更换密封材料，复检样品 |
| 数据异常 | 传感器漂移 | 重新校准或更换传感器 |
