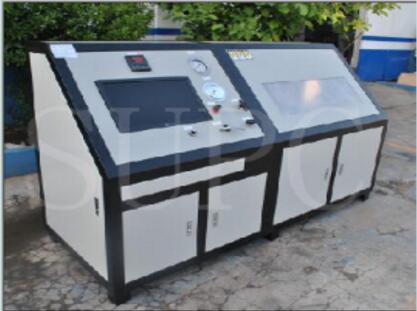

标题：航空管件静液压试验机-航天液压管保压爆破测试台
一、产品概述
思明特航天管件静液压试验机（航天液压管件保压测试台）广泛用于航天管件，航空管件、航天液压管、航空导管，等航空航天管件的保压试验和爆破试验等压力测试项目。设备具有自动化数据采集，自动控制，可同时完成高、中、低端客户应用的范围。广泛用于航天，航空，各科研院所，产品研发等领域。
二、试验原理
航天管件静液压试验机（航天液压管件保压测试台）可完成对各种航天管件、航空液压管件的静液压、保压和爆破等压力测试项目，其中设备的主要部件采用的是思明特航空试压泵，同时设备利用控制系统完成对输出压力的控制，再通过思明特数据系统实时采集测试数据和压力曲线，最终完成航空液压管件静液压测试。
三、航空液压管件保压测试台技术参数：
压力范围： 0~400Mpa
试压形式： 阶段性测试
测试介质： 航空液压油
测试工位： 单工位
空压精度： ±0.1MPa
采集精度： 0.5%FS
泵的选型： G_400
增压方式：思明特气动泵
计时方式： 计算机自动
密封方式： 快速密封接头
输出方式： 计算机压力曲线和试验报告。
设备使用条件：0.3~0.8Mpa低压气源，220V电源，380V电源。
四、航天管件静液压试验机（航天液压管件保压测试台）试验机型号
|
设备型号 |
试验压力 （MPa） |
测试介质 （航标） |
连接方式 |
测试曲线 |
控制方式 |
|
SUPC_HTBPT_2 |
0~2 |
航空液压油 |
快速密封接头连接 |
0 →耐压 →泄压 |
计算机/手动按钮 |
|
SUPC_HTBPT_30 |
0~30 |
航空液压油 |
快速密封接头连接 |
0 →耐压 →泄压 |
计算机/手动按钮 |
|
SUPC_HTBPT_60 |
0~60 |
航空液压油 |
快速密封接头连接 |
0 →耐压 →泄压 |
计算机/手动按钮 |
|
SUPC_HTBPT_80 |
0~80 |
航空液压油 |
快速密封接头连接 |
0 →耐压 →泄压 |
计算机/手动按钮 |
|
SUPC_HTBPT_140 |
0~140 |
航空液压油 |
快速密封接头连接 |
0 →耐压 →泄压 |
计算机/手动按钮 |
|
SUPC_HTBPT_200 |
0~200 |
航空液压油 |
快速密封接头连接 |
0 →耐压 →泄压 |
计算机/手动按钮 |
|
SUPC_HTBPT_400 （液驱系统） |
0~400 |
航空液压油 |
专用密封接头 |
0 →耐压 →泄压 |
计算机/手动按钮
|
