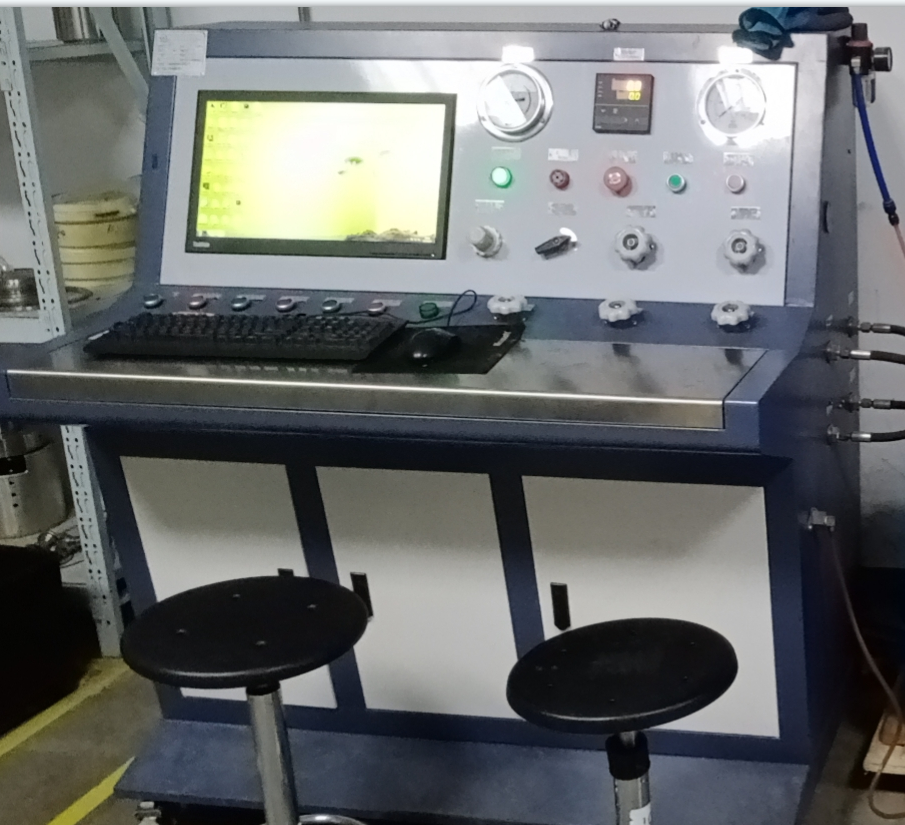

水箱高低压脉冲试验台

一、概述

思明特（济南）水箱高低压脉冲试验台试验压力为0~5Mpa，采用思明特增压泵作为压力源，输出压力在一定范围内可以调节，采用计算机控制。计算机控制系统实时监测压力，循环次数，试验故障，软件测试系统实时显示压力曲线，试验完毕可保存数据，打印报告。脉冲测试频率为25~60次/分，可连续进行十万次水压试验。主要用于太阳能热水器，太阳能系统、太阳能水箱、太阳能集热管、集热器等脉冲压力试验，满足试验标准：GB_T 19141-2011 家用太阳热水系统技术条件 。

二、水箱高低压脉冲试验台主要技术参数

产品名称：水箱高低压脉冲试验台

产品型号：SUP_TMC_1

基本原理：根据不同压力，高压泵产生高压液体，经过压力控制系统，由高压管输送给试样中，进行脉冲试验。

试验压力：0~5MPa（压力可选）

控压精度：试验压力值上限的+2％，下限的-1％

压力值分辨率：0.1MPa

脉冲频率：25-60次/分

试验介质：水

操作方式:电脑控制

三、控制方式

整个控制系统采用工业控制计算机＋二次控制仪表系统＋传感器开关控制模式，并对所有的开关量进行闭合PLC 监控，采用逻辑关系，保证系统的安全和可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。

三、水箱高低压脉冲试验台特点

1. 计算机数据采集处理，打印输出压力、疲劳次数和疲劳压力波形；

2. 可实时显示脉冲压力波形(设定波形和实际波形)、压力值、循环次数、流体温度、环境温度等参数；

3. 可存储近1000循环的脉冲压力波形实验数据可回访，可以按照实验时间、实验次数等查询实验结果。

4. 拆卸被试管路后的泄漏介质自动回收；

5. 完善的安全保护措施：工件自动检漏和停机；电器安全保护措施。

6. 内部采用保温层，可以控制环境温度与液体温度。

7. 试验压力-时间曲线能够在屏幕上显示并能打印或存储在存储器内，计算机控制，存储器有USB接口，可打印实验压力曲线；

8. 支持断电自动保存数据；
