标题：水表静压试验机-水表水压测试台

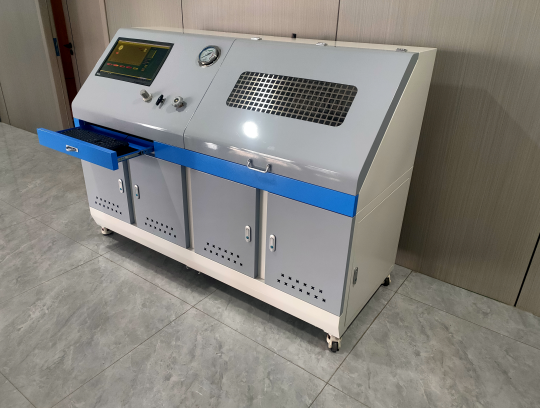

水表静压试验机（Water Meter Static Pressure Testing Machine）是一种专门用于测试水表在静水压力条件下密封性能、结构强度和整体耐压能力的设备。该试验主要用于评估水表在额定工作压力及其上限压力条件下是否会发生渗漏、变形或破裂，以确保水表长期运行的可靠性和安全性。
一、试验目的
检验水表密封性能（无泄漏）
验证水表外壳耐压能力（无鼓包或破裂）
确保出厂产品符合国家/行业标准
如中国的《GB/T 778.1-2018》或《CJ/T 133》等标准
二、主要组成结构
|
组成部分 |
功能说明 |
|
加压系统 |
使用水泵或气液增压泵提供稳定的静水压力（如1.6 MPa、2.5 MPa、4.0 MPa等） |
|
压力控制装置 |
控制并保持设定的静压值，可自动调节并稳压 |
|
测试夹具/工装 |
固定不同口径的水表，保证密封性，防止试验中晃动或泄漏 |
|
压力传感器 |
实时监测水表内部所承受的压力，配合报警系统使用 |
|
观察窗口/监控系统 |
观察水表是否出现渗水、爆裂等现象（部分配透明高强度安全仓） |
|
保压系统 |
保证试验过程压力恒定不变，确保试验有效性 |
|
数据采集系统 |
记录保压时间、压力数值、试验结果并生成试验报告 |
三、典型试验方法（参考标准）
✅ 静压耐压测试步骤：
样品安装：
将水表装入测试夹具，密封进出水口，确保无泄漏
灌水排气：
注入干净水，排除空气，防止气压影响测试
加压：
缓慢将水压升至设定值（如2.5 MPa）
保压：
保持压力5分钟（或按标准设定时间），观察是否渗漏或结构破坏
泄压与拆卸：
缓慢释放压力，拆除样品，检查内部是否受损
四、关键技术参数（示例）
|
参数 |
范围 |
|
适用水表口径 |
DN15～DN50（可定制DN80或更大） |
|
最大试验压力 |
4.0 MPa（常规为1.6、2.5、3.2 MPa） |
|
保压时间设定 |
0～60 分钟 |
|
压力精度 |
±0.1% F.S. |
|
控制方式 |
手动 / 自动（PLC触摸屏） |
|
数据记录 |
支持自动生成试验报告（可导出） |
|
电源要求 |
AC220V / 50Hz（或定制） |
�� 五、参考标准
GB/T 778.1-2018 《封闭满管道中水流量的测量 冷水水表》
CJ/T 133-2012 《电子远传水表》
ISO 4064 《Water meters for cold potable water and hot water》
