思明特便携式气动试压泵的技术资料

时间:2019-01-24 10:47:55  点击:

一、思明特便携式气动试压泵的技术资料

思明特生产的便携式气动试压泵是根据气动试压装置的工作原理研制而成的一种井口阀门试压装置。便携式井口气动试压泵主要分为计算机气动试压泵和手动按钮气动试压泵,计算机气动试压泵可输出圧力曲线和测试报告,自动化控制,使用压缩空气为动力源,以思明特气动泵为压力源,输出液压力与气源压力成比例。通过对气源压力的调整,便能得到相应的液压力。当气压力与液压力平衡时,气动泵便停止充压,输出液体压力也就稳定在预调的压力上,通过控制进气量大小,从而控制升压速度。因而具有防爆、输山压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、自动化程度高适用范同广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。

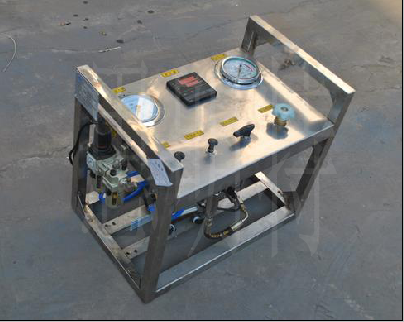

便携式气动试压泵技术资料

思明特便携式井口气动试压泵主要用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。(泵可作防喷器控制系统中压力源)。 打压泵是我公司根据从国外引进的气动试压装置的工作原理,结合我国的实际情况研制而成的一种新型试压装置。它是使用压缩空气动力源,以气动试压泵为压力,输出液压力与气源压力成比例。通过对气源压力的调整,便能得到相应的液压力。当气压力与液压力平衡时,气动泵便停止充压,输出液压力也就稳定在预调的压力上,通过控制进气量大小,从而控制升压速度。因而具有防爆、输出压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别使用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。

二、便携式气动试压泵的参考标准

水压试验设备,能够满足钻井防喷器、采油(气)树和井口装置、节流和压井管汇等产品的出厂检验,并同时能够满足上述产品的功能试验。设备遵循标准和要求。

试验标准

1、SY/T5053.1~2000防喷器及控制装置;

2、SY/T5127~2002井口装置和采油树规范;

3、API Spec16A/ISO 13533钻通设备规范

4、API Spec16C节流和压井管汇;

5、API Spec6A/ISO 10423采油树和井口装置;

6、公共安全行业标准及公安部对安全防范工程管理要求。

三、气动试压泵的技术要求。

1、采用水或油作为试压介质,可以实现35MPa-140MPa之间不同压力等级的水压试验。

2、自动生成压力、时间曲线,实时显示,并将各种数据存储,随时可打印出中英文检验报告。

3、自动卸压和手动卸压双重卸压装置,更加安全可靠。

4、设备核心部件气体增压泵和高压阀门、管道为进口产品。

5、电气控制部分遵循电器行业标准,采用知名品牌工控计算机和数据采集卡,控制性能稳定,数据真实可靠;

6、设备采用全316L不锈钢制作,满足海上钻井平台作业要求。

7、气动试压泵根据现场的使用条件和要求,可分为手动按钮设备和计算机操作气动试压泵,计算机气动试压泵的可完成对整个测试过程的压力数据的记录,保存整个的试压曲线,并测试报告、测试项目可自由填写。

四、气动试压泵技术参数表:

压力范围:35Mpa——140Mpa

控制方式:计算机控制/手动按钮控制

控压精度:±0.2Mpa

压力单位:0.01Mpa

采集精度:0.5FS

泵的选型:SUPC_G_255

显示方式:压力数字化显示和指针式显示

输出形式:指针式压力表和计算机标准自动化输出报告。

驱动方式:低压气源作为驱动力 0.3~0.8Mpa

机箱形式:不锈钢机箱并带移动轮
